地下室层高控制之有梁柱帽结构形式
浏览:0 发布日期:2020/9/25 11:35:39

在无梁楼盖顶板应用广泛的时期,大部分地下室层高最低的能做到3400mm。无梁楼盖顶板被限制之后,部分开发商内部产品要求体系并未进行相应调整,建筑方案仍按之前的低层高模式进行设计,这给后期施工图阶段结构专业的梁高控制提高了难度。


有梁柱帽结构体系在有梁顶板的基础上,在柱顶设置柱帽,减少梁跨度,减少梁高从而减少层高,降低地下室总体造价。



以下为某项目实景图:

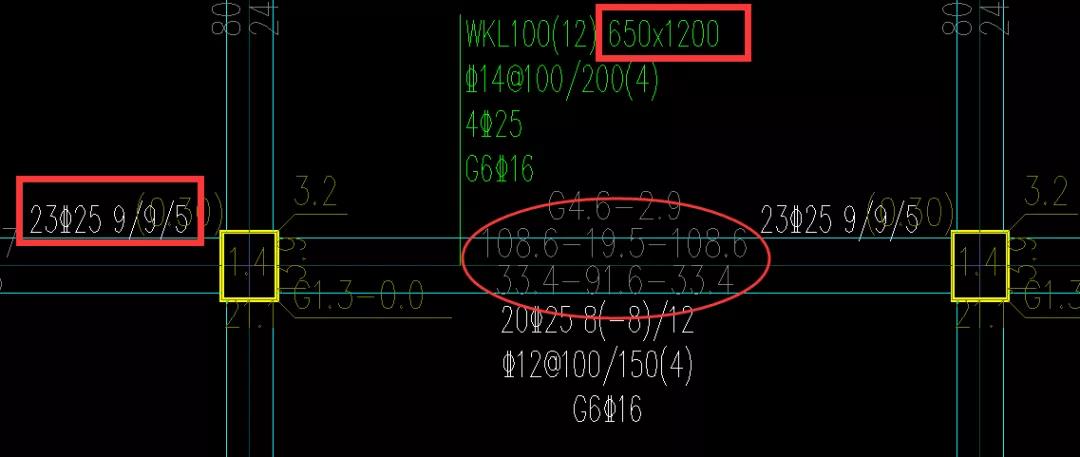

以下以我司参与的某项目为例,此部分地下室为五级人防区,由于人防等效静荷载很大,而且跨度也比较大,按正常的框架梁+大板结构计算,梁截面及配筋均很大,梁高1.2米,如下图所示:




由于人防区层高较其他区域高,此区域地下室需打抗拔桩进行抗浮。因非人防区域无需抗拔桩,桩数较少招标有难度,如能将人防区层高降低,对缩短项目施工周期、减少现场施工组织难度都有利。




我司优先建议考虑减小柱网尺寸,柱跨减小后降低层高。


若柱网无法调整时,建议考虑“柱帽+框架梁+大板的结构形式”,柱帽通过“减小梁计算跨度”和“直接传递楼板荷载”两个途径,有效的减小了楼板和框架梁的计算荷载,使得板厚及梁高有效降低,经过计算后发现,梁截面可减小为500x800,此截面在非人防荷载以及地震作用下,均能满足要求。

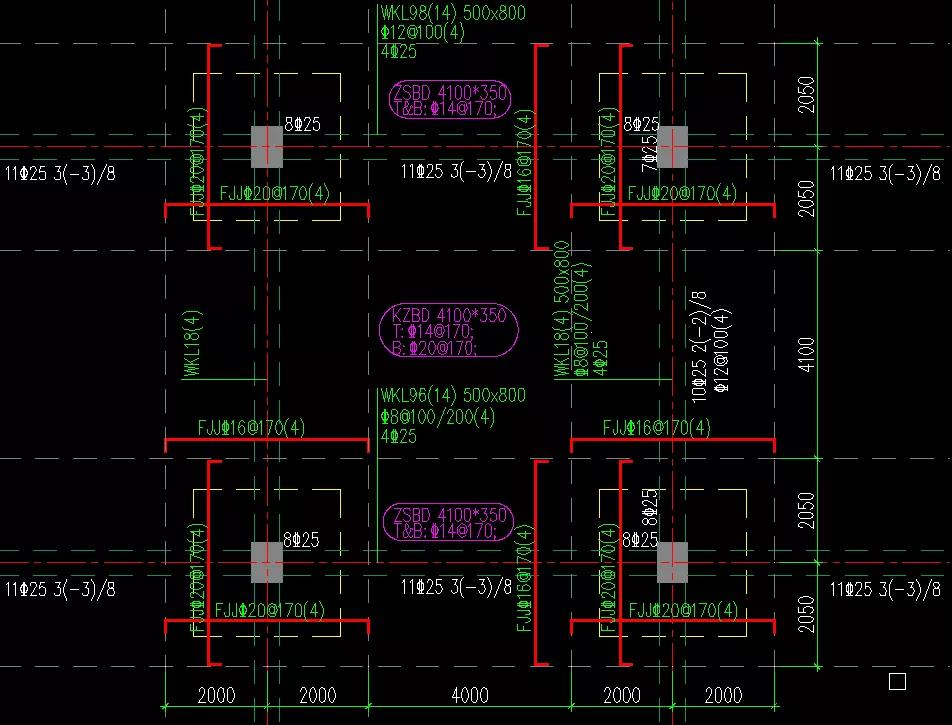

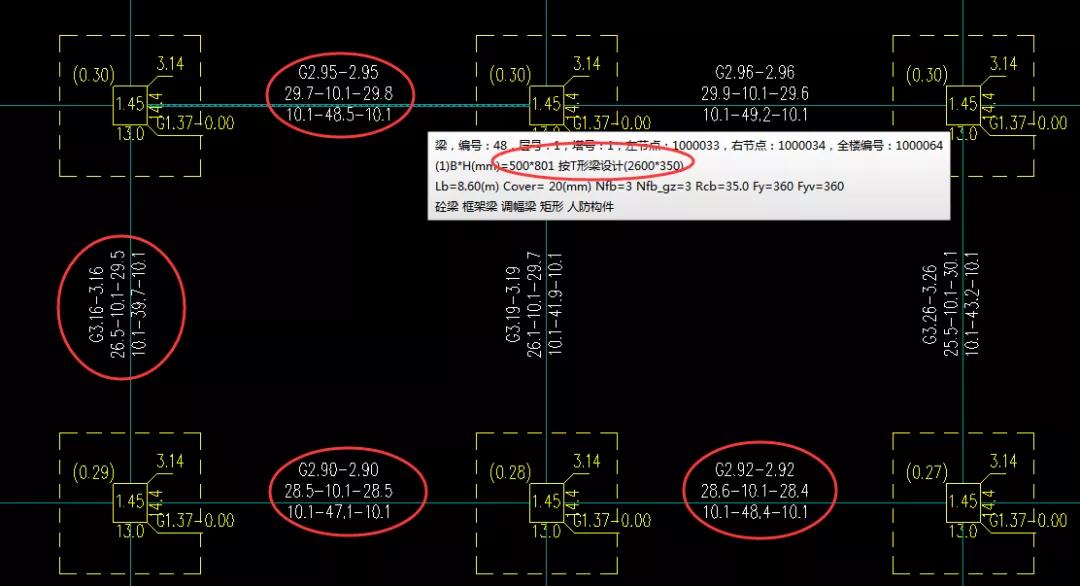

梁板柱计算结果、以及我司初步绘制的标准跨图纸如下图所示:

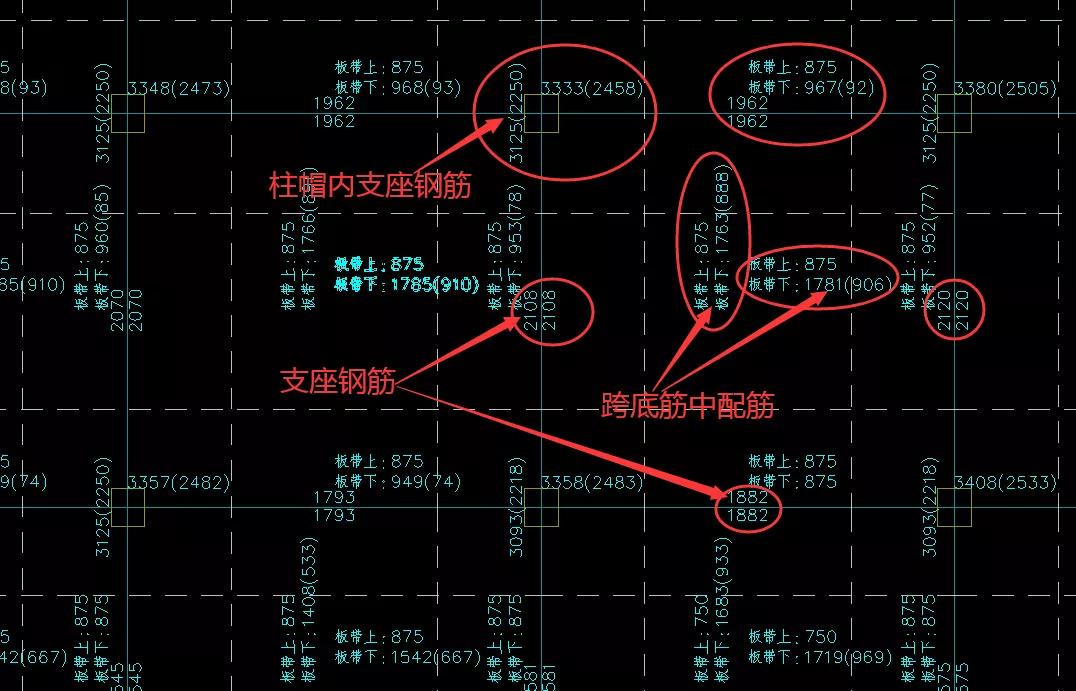

典型跨的梁板配筋图如下:




在此条件下,底板可抬高400mm,大大减少土方开挖成本和工期,另外,抗浮措施成本也可大大减少,主要是抗拔桩可以取消。


此外,此方案在我司参与的杭州某住宅项目地下室上得到了成功运用,武汉、上海等地的大型商业项目中也有成功运用的案例。
