新抗浮设计标准——用大禹治水的方式做抗浮设计 (实施案例分析)
浏览:0 发布日期:2019/10/18 16:33:21

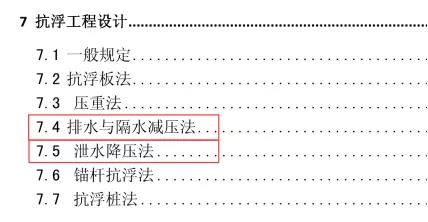

近期《建筑工程抗浮技术标准》JGJ476-2019发布,202031日执行。从《建筑工程抗浮技术标准》报审搞中可以看出,规范中有与目前常规抗浮设计不同的亮点,其明确了排水与隔水减压法、泄水减压法的规范依据。



排水减压法
适用于具有地下自行排水条件,允许设置永久性降排水设施且能自动控制降排系统的抗浮工程。可采用自流和机械排水两种类型。


尽管新的抗浮技术标准要到明年才执行,但是目前已有很多项目走在规范前列,采用了排水泄水的抗浮措施,节约了大量的造价成本。


案例一

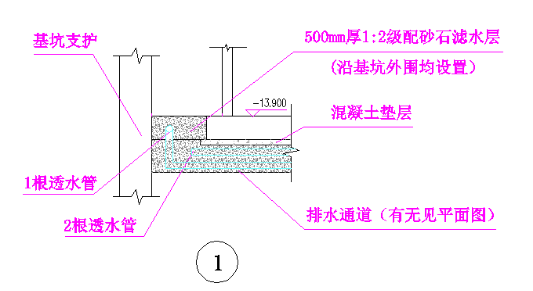

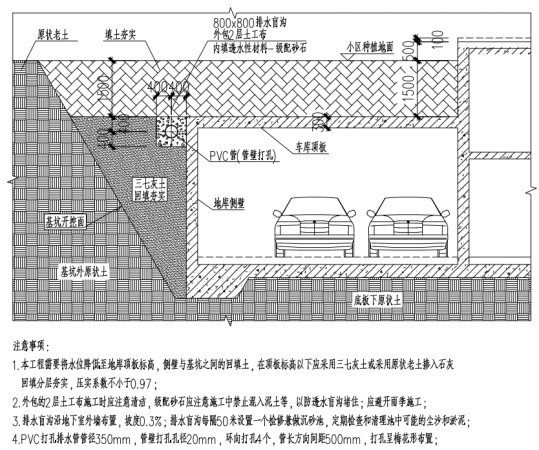

合肥某项目自流排水抗浮的设计案例,通过在地下室外墙一周设置排水盲沟,将抗浮水位从室外地坪下0.5米降低到室外地坪下1.5米。







地下室面积

排水措施增加造价

抗浮减少造价

综合节约造价

11万方

20万元

1100万元

100/

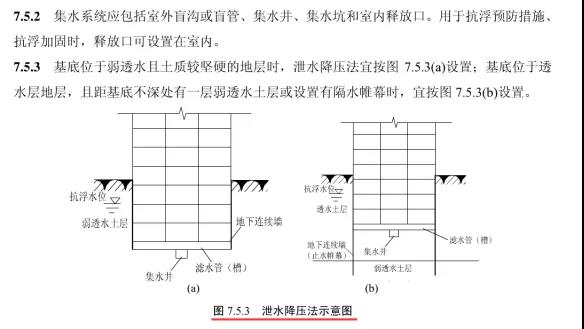

泄水降压法

适用于弱透水地基图可在基础底板下方设置可使压力水通过透水或导水系统汇集到集水系统排出的抗浮工程。泄水降压法可取消底板以上其它抗浮措施,比排水减压法更彻底,对成本影响也更大。




案例二

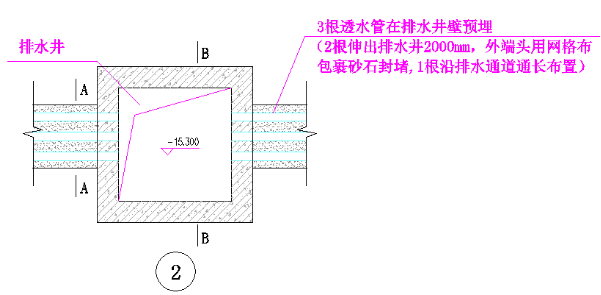

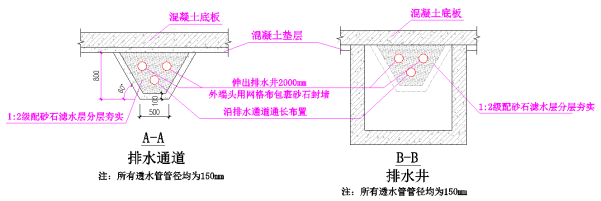

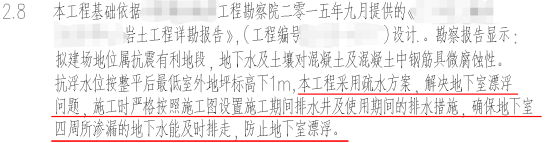

合肥某超高层项目的疏水抗浮设计,此项目为三层地下室,采取在底板下布置排水盲沟,将水集中到集水井,用水泵抽出室外,另外不再采取抗浮措施,底板厚度为250mm

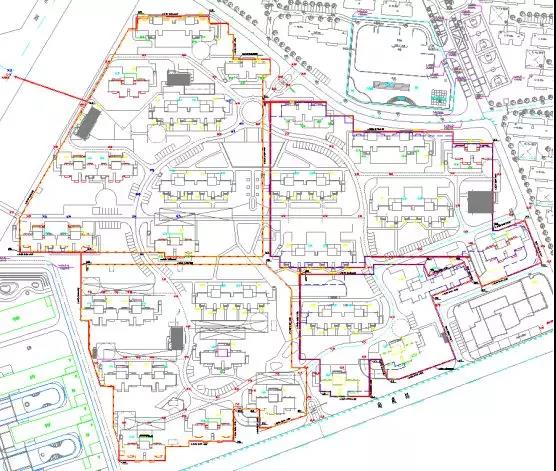

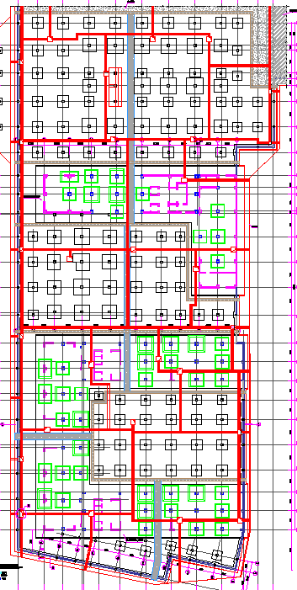

平面图:





地下室面积

排水措施增加造价

抗浮减少造价

综合节约造价

3.6万方

30万元

2000万元

550/

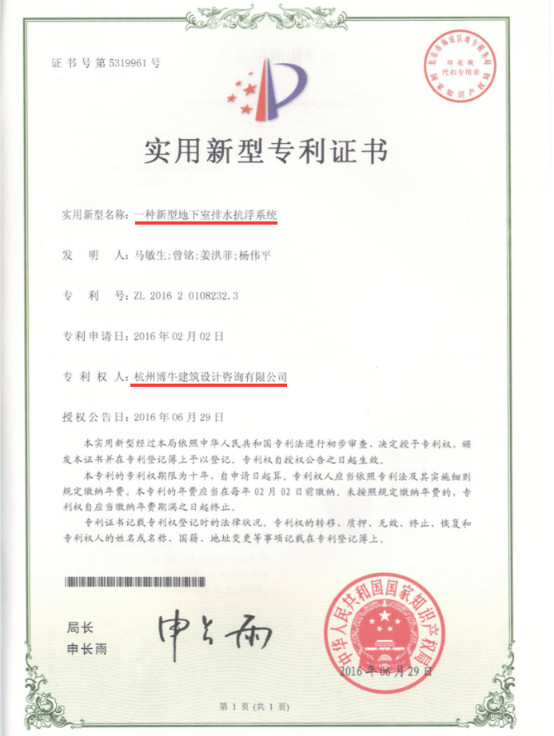

此种设计思路与博牛一贯的设计理念一致,我司早在几年前就已申请了地下室排水抗浮系统的专利。

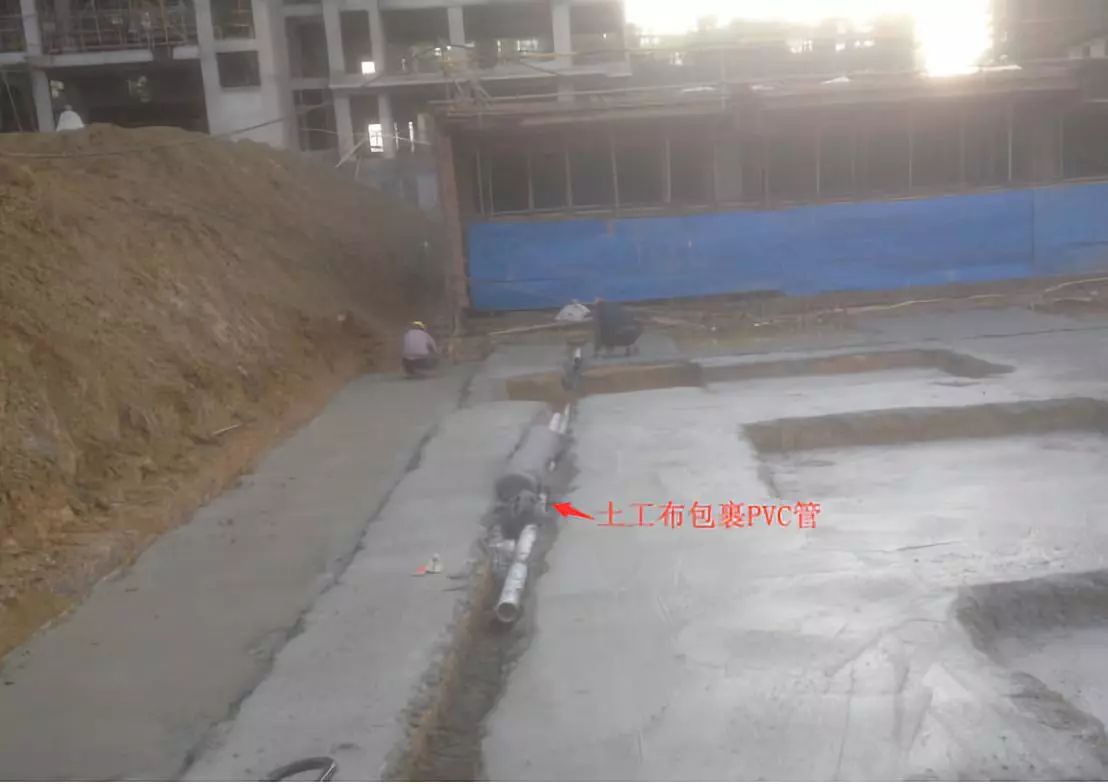

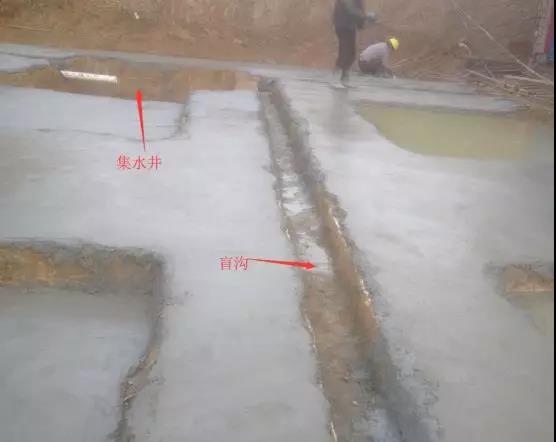

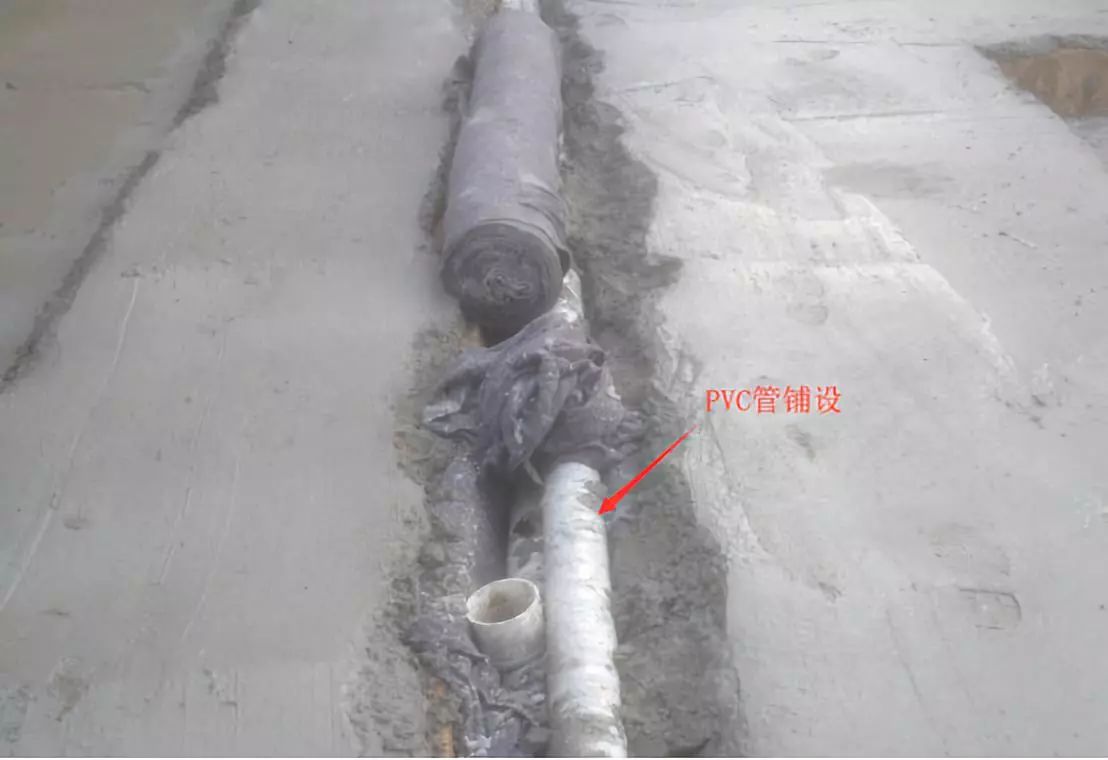

以下为采用导水盲沟抗浮的某项目施工现场图片:


以往此类设计一般以专家会议的形式实施,新规范实施后实际方案有据可依,无需再经过专家论证会这一复杂的流程,免去了开发商与设计院人员的程序性麻烦。


大家都知道大禹治水的故事,大禹的父亲鲧采用采用水来土挡的堵截方法治水,历时9年却以失败告终。而禹汲取了父亲教训,发明了一种疏导治水的新方法,其要点就是疏通水道,使得水能够顺利地东流入海,最终成功治理洪水。与大禹父子相似,以往常规抗浮采用配重抗浮、锚杆及抗拔桩抗浮属于硬抗浮,而新的抗浮标准实施后,更加科学且经济的排水抗浮、泄水抗浮等软抗浮设计将成为主流。
