BIM技术在实际项目中的综合应用
浏览:0 发布日期:2019/6/27 11:33:46

    建筑信息化模型(BIM)的英文全称是Building Information Model,是一个完备的信息模型,能够将工程项目在全生命周期中各个不同阶段的工程信息、过程和资源集成在一个模型中,方便的被工程各参与方使用。随着建筑信息化的高度发展,建筑信息模型(BIM)也在建设项目各方得到了广泛的推广与应用。

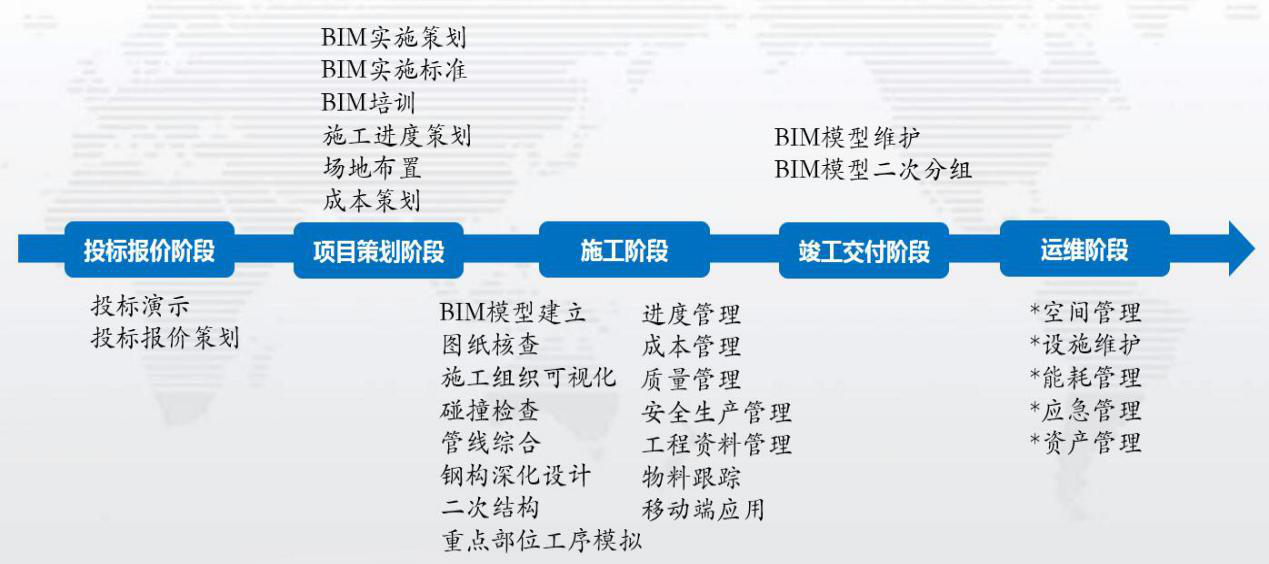

全生命周期应用鱼刺图

下面我们来谈谈BIM技术在实际项目中的应用:

在各种项目中BIM技术可参与并应用于各个阶段,其中BIM技术在机电安装工程中应用的越来越频繁。为解决企业在施工管控中的各项难题,发挥着巨大的价值。主要有以下这六点:

1、设计文件审核

根据设计院提供的CAD图纸进行各专业的三维建模,检验设计的可施工性。在施工前检查各专业图纸中错、漏、碰、缺等各种设计问题帮助图纸审核。



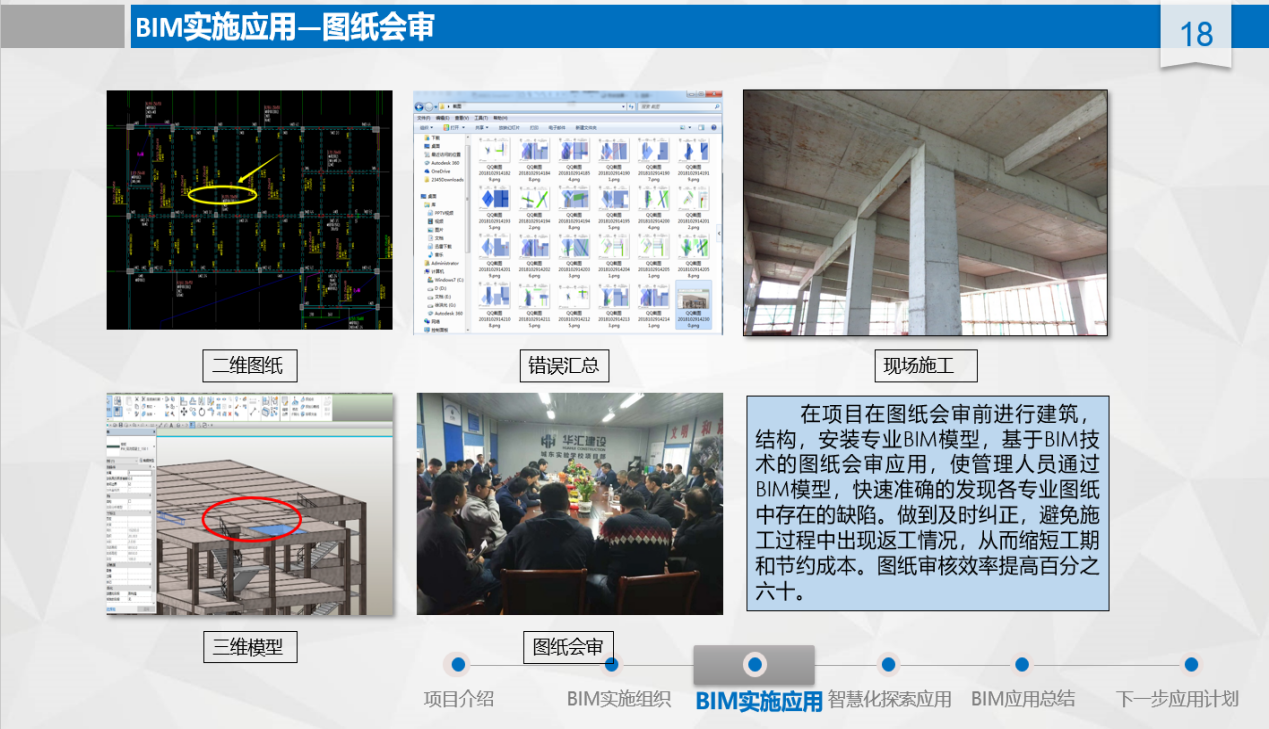

图纸会审


针对各专业项目出现的设计问题。如管道与结构冲突,机电管线穿剪力墙、楼板是否留洞,留洞位置、尺寸是否满足要求等情况。使用BIM技术进行协调综合,减少变更方案。


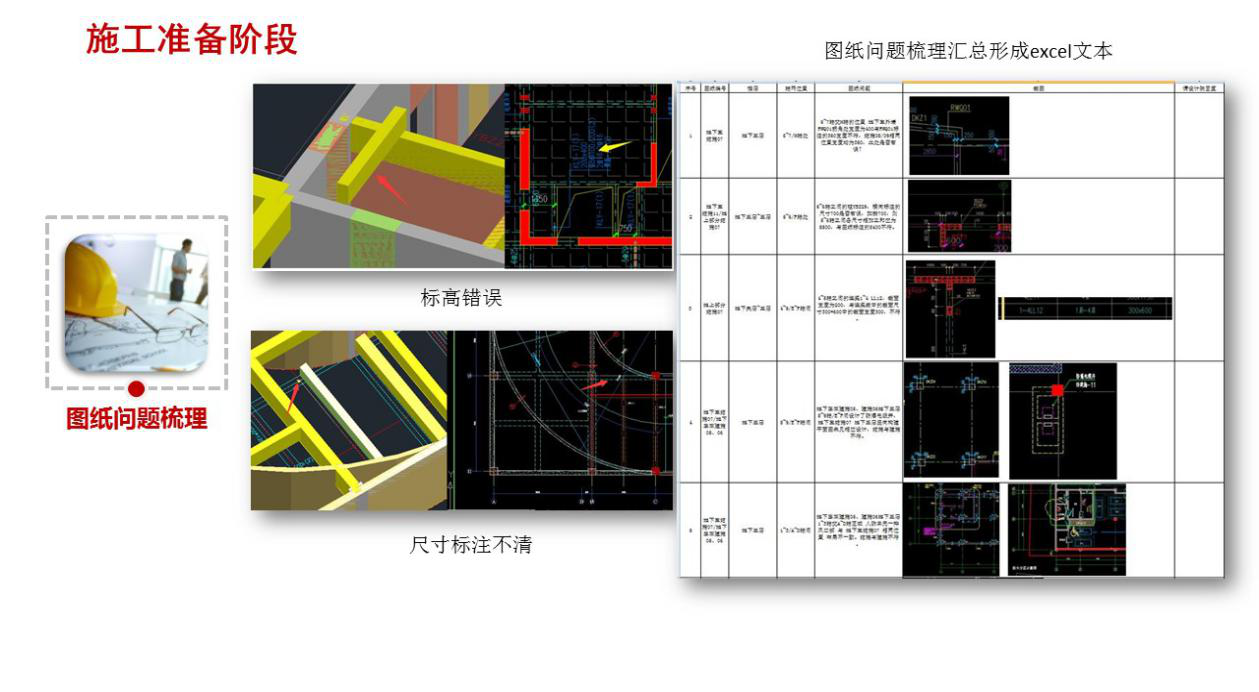

问题报告


虚拟漫游

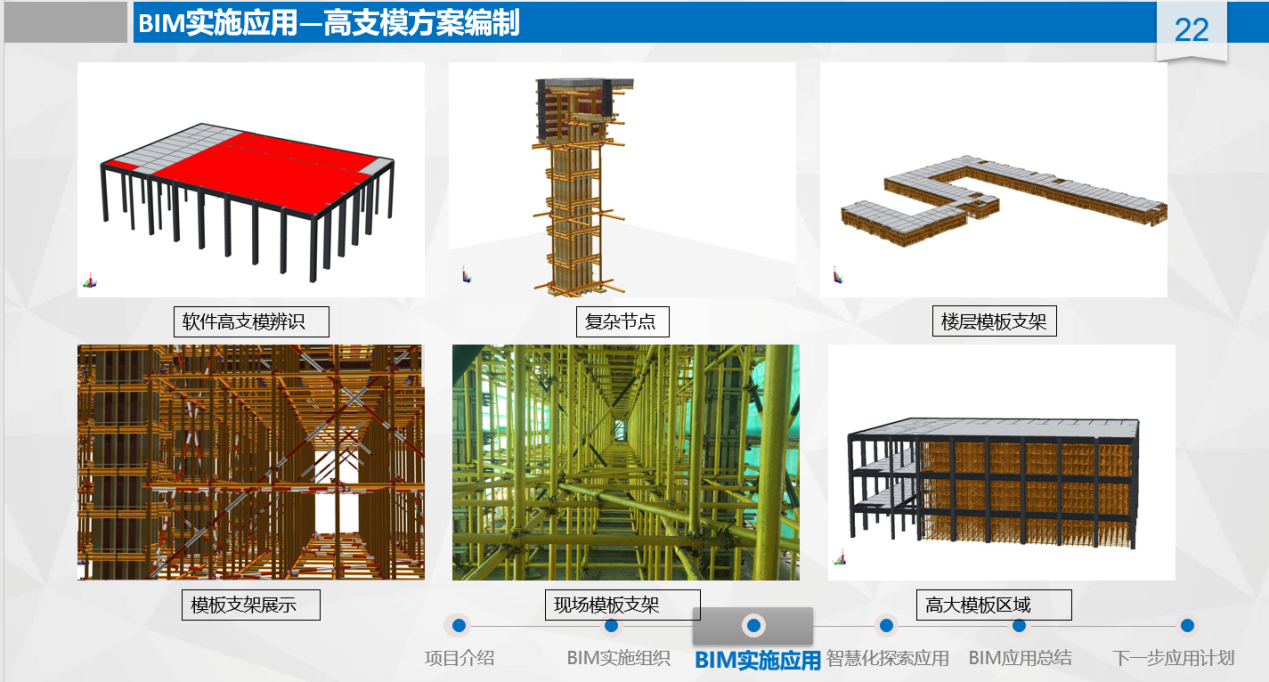

2、优化专项施工方案

通过BIM技术指导编制专项施工方案,提供一种基于BIM的施工方案模拟及优化。直观的对复杂的施工工序进行详细的分析,对专项方案的施工工序进行合理排布。




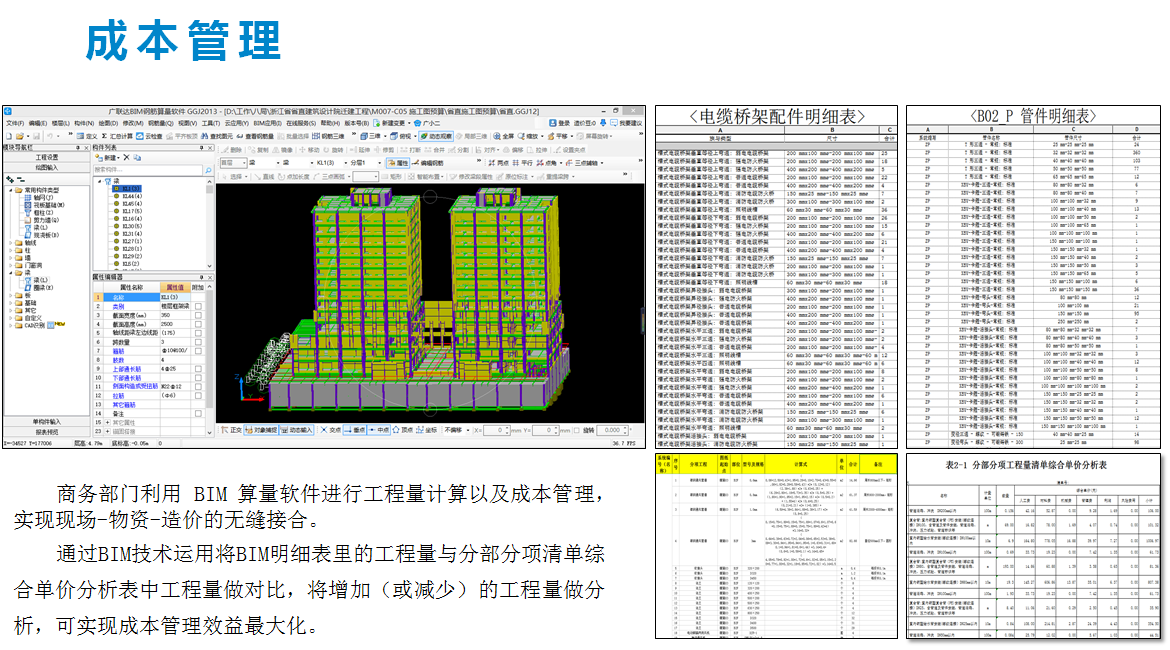

         3、工程量的统计

每一个BIM模型中蕴含着大量的工程信息,可以从中直接快速地提取详细的工程量信息并根据不同的进度将这些数据形成报告。快速的实现可视化、识别和评估,用于施工可行性检查、优化分包商供

应商的报价。




4、机电管线深化设计

利用BIM技术的三维可视化功能,设计人员能够以超越实际现场查看的方式,在三维模型中任意视角查看并尝试各种方案,以准确地寻找到最佳的高程控制、最合理的动线安排,并最终整合成一个最优化的综合方案。


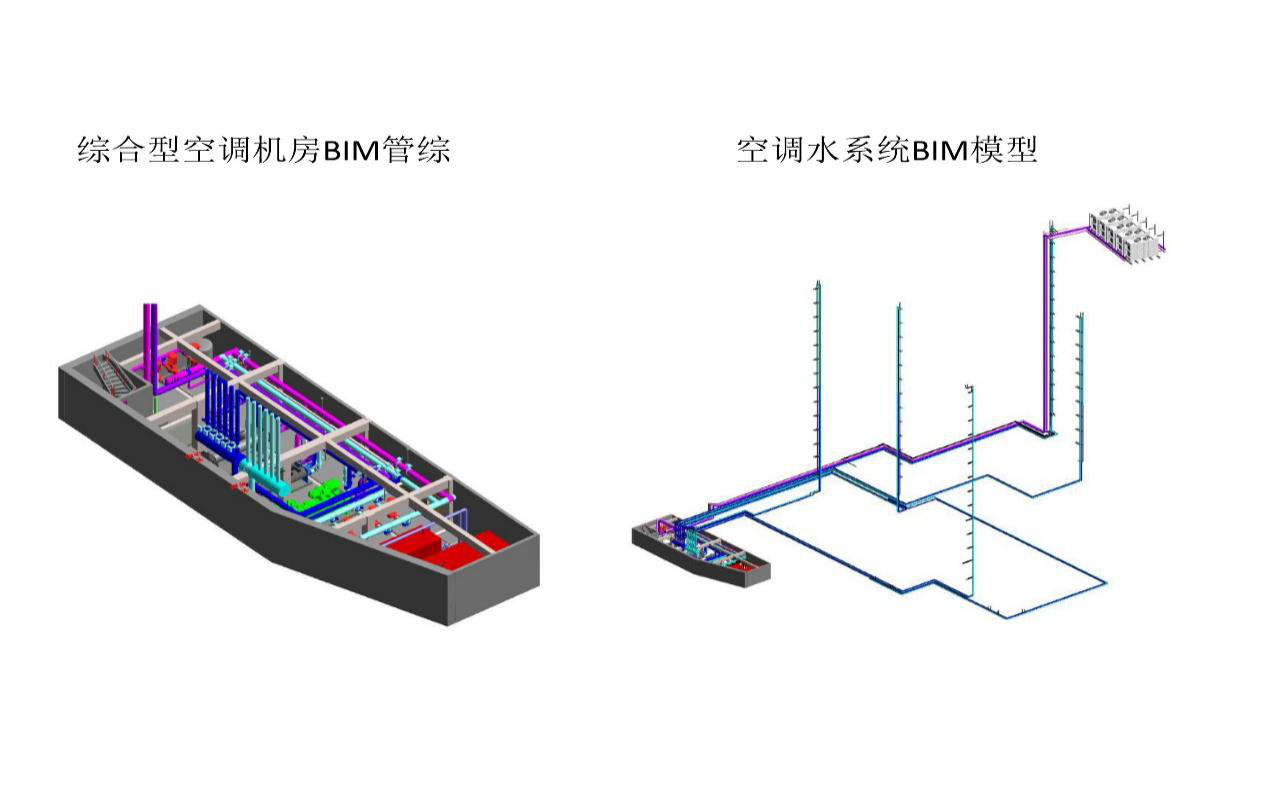

深化BIM模型

这不仅能及时排除项目施工环节中可能遇到的碰撞和冲突,提前预见避免在施工时浪费过多的时间,从而加快工程进度,如此也可减少关键部位返工造成的材料损耗,节约成本。

5、二次深化出图

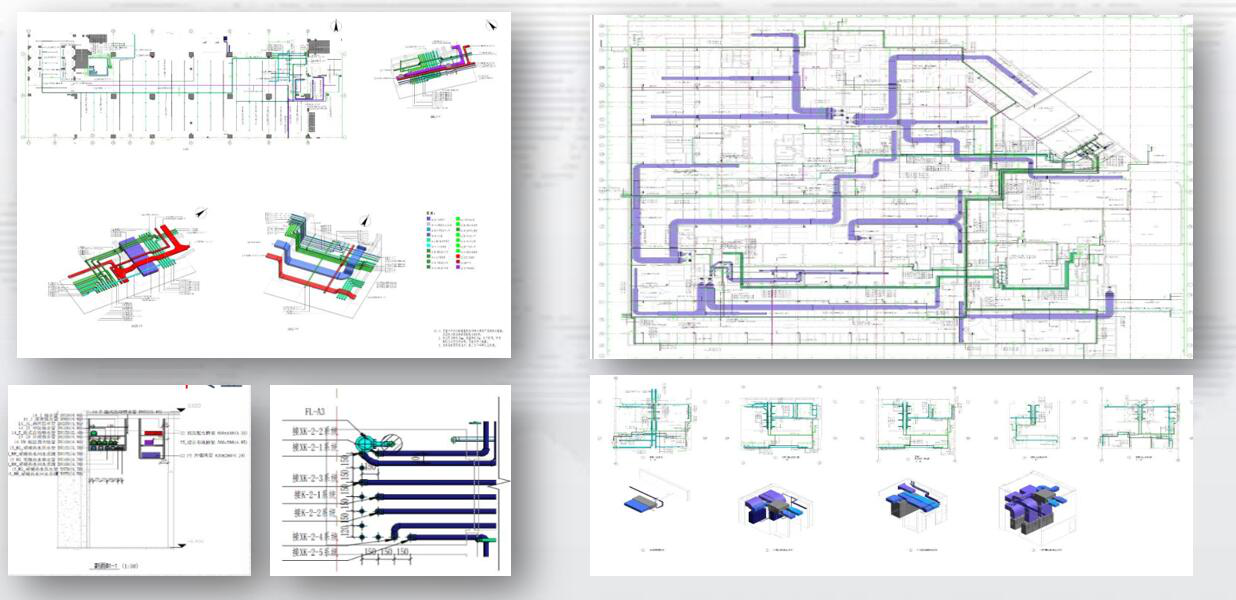

通过对各专业BIM模型进行优化,对其进行碰撞检查、协调、修订、管综等最终在此BIM模型上导出各专业的详细施工图纸以满足施工及工程管理的需求。


深化出图

6、现场质量安全管理

利用BIM模型输出机电综合管线图、剖面图、单专业图、三维轴测图、图片、动画,讲解给施工班组,使班组明确掌握图纸设计意图和管线安装层次规则,以BIM模型和3D施工图代替传统二维图纸指导现

场施工,可以避免现场人员由于图纸误读引起施工出



BIM系统图

总结

现在,虽然BIM技术在建筑业的应用一日千里,但是对于BIM技术的发展空间和发展潜力来讲,BIM技术的应用还处在初级阶段;随着人们对建筑物功能要求的不断提高,机电系统将会越来越复杂,对机电安装单位的深化设计水平和管理能力提出了更高的要求,BIM技术的应用无疑将会有更广阔的发展前景。
